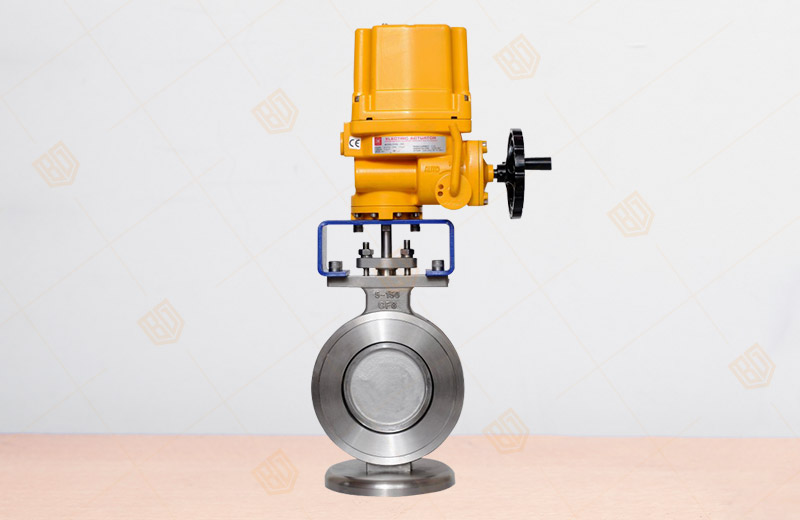

815系列、830系列電動高性能蝶閥
產品概況
產品型號：815系列、830系列
公稱通徑：NPS2-1/2"～60"，DN50-700mm
公稱壓力：Class150~900Lb
適用介質：水、蒸氣、油品、酸類腐蝕性等
適用溫度：-29～+260(碳鋼閥體)、-46～+260(不銹鋼閥體)
驅動方式：電動，氣動、手動
設計標準：GB/T12238-1989
法蘭連接尺寸：GB/T9113.1-2000；GB/T9113.2-2000 GB/T9115.1-2000；GB/T9115.2-2000
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999
|
閥門系列 |
設計形式 |
壓力級 |
規格 |
適用溫度oC |
殼體材料 |
采用標準 |
|
815W系列 |
對夾式 |
150級 |
2-1/2"～30" |
-29～+260 |
WCB碳鋼 |
API 609 |
|
815L系列 |
凸耳式 |
2-1/2"～60" |
||||
|
830W系列 |
對夾式 |
300級 |
3"～24" |
|||
|
830L系列 |
凸耳式 |
3"～36" |
||||
|
860W系列 |
對夾式 |
600級 |
3"～24" |
|||
|
860L系列 |
凸耳式 |
3"～24" |
815系列、830系列電動高性能蝶閥參數
| 電動執行器 |
普通開關型、無源觸點開關型 |
| 防爆電動執行器 |
EX dⅡBT4 EX d11 CT6 |
| 電壓 |
AC220V AC110V AC380 |
| 公稱通徑 | DN50-700mm |
| 公稱壓力 | 150LB-900LB |
| 適用溫度 |
PTFE:-30~+180℃ , 合金:-30~+420℃ |
| 連接方式 | 對夾式、凸耳式 |
| 閥體結構 | 二偏心、三偏心 |
| 閥體材質 | WCB、304、316 |
| 閥板材質 | 304、316 |
| 閥座襯里 | PTFE、合金 |
| 適用介質 | 蒸汽、水液，氯氣,氧氣,高真空,抗硫或腐蝕性,氣體等 |
| 電動閥門接線圖及工作原理 | |
815系列、830系列電動高性能蝶閥 尺寸數據
| DN | E | H2 | H1 | H | C | D | F | B1 | B2 | 近似總重量kg |
| 50 | 96 | 80 | 155 | 534 | 249 | 105 | 90 | 43.3 | 23.3 | 28 |
| 65 | 119 | 111 | 192 | 571 | 249 | 105 | 90 | 49 | 27 | 30 |
| 80 | 132 | 121 | 234 | 613 | 249 | 105 | 90 | 49 | 27 | 32 |
| 100 | 157 | 133 | 258 | 637 | 249 | 105 | 90 | 54 | 30 | 35 |
| 125 | 186 | 135 | 280 | 659 | 249 | 105 | 90 | 57 | 30 | 37 |
| 150 | 216 | 152 | 301 | 675 | 249 | 105 | 90 | 57 | 33 | 40 |
| 200 | 270 | 187 | 381 | 755 | 249 | 105 | 90 | 64 | 36 | 50 |
| 250 | 324 | 232 | 467 | 960 | 339 | 195 | 180 | 71 | 41 | 88 |
| 300 | 381 | 260 | 533 | 1026 | 339 | 195 | 180 | 81 | 48 | 105 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的815系列、830系列電動高性能蝶閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
